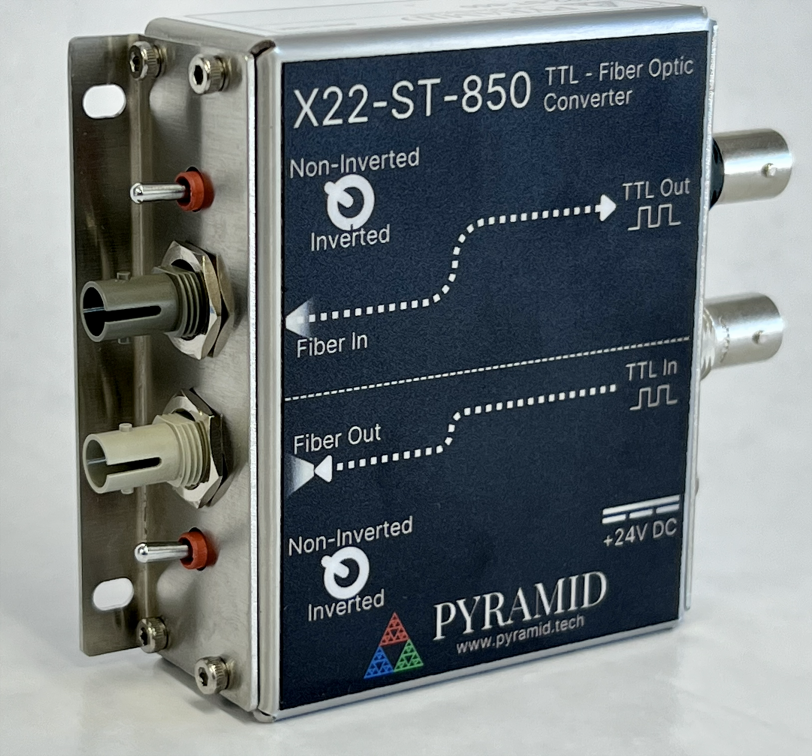

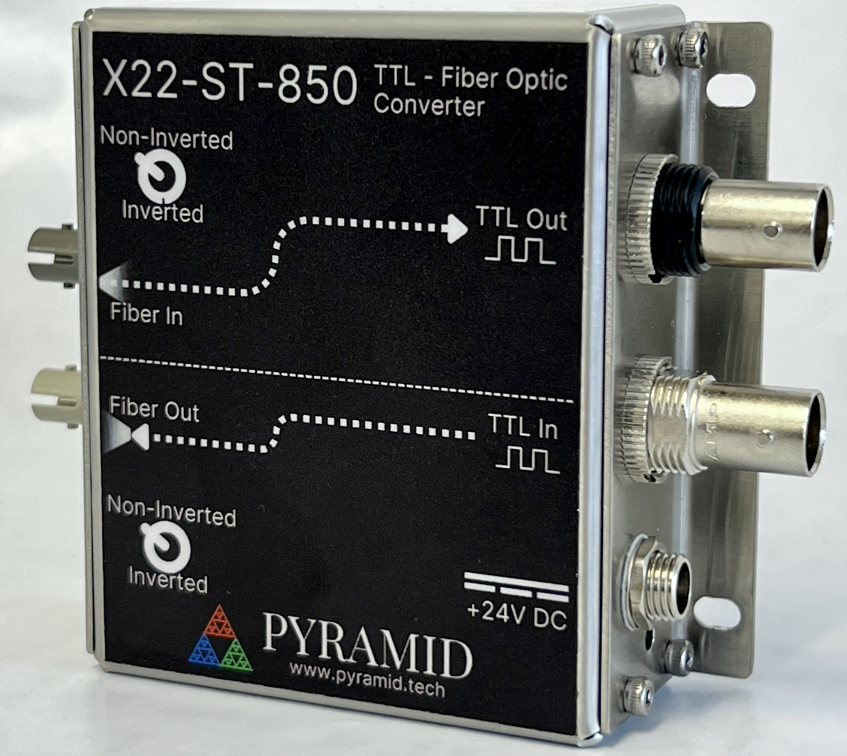

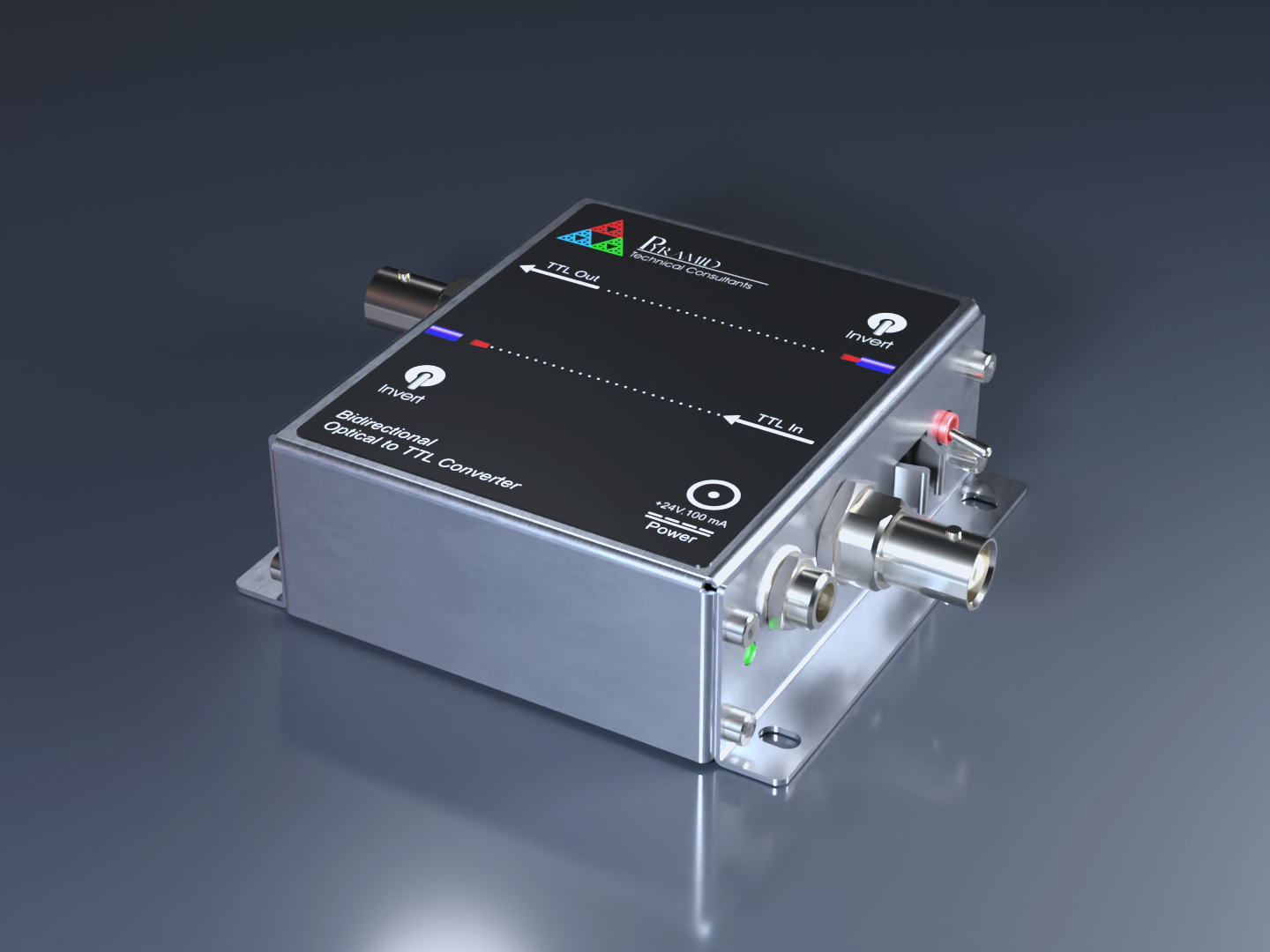

X22 - Bộ Chuyển Đổi Song Phương TTL sang Quang Học

X22 là một bộ chuyển đổi song phương TTL sang quang học nhỏ gọn được thiết kế để chuyển đổi hiệu quả các tín hiệu điện áp số sang và từ các tín hiệu quang học. Với hình dạng nhỏ gọn, X22 được cung cấp độc lập từ nguồn điện cô lập, cung cấp cách ly điện áp cao giữa đầu vào và đầu ra TTL khi được sử dụng thành cặp.

X22 có tính năng cấu hình cực của sự chuyển đổi với hai công tắc vật lý cho mỗi hướng, cung cấp tính linh hoạt trong hoạt động của nó. Các đầu vào TTL có thể có trở kháng cao hoặc 50 ohm, có thể thiết lập với một jumper nội bộ được chỉ định trong quá trình đặt hàng. Thêm vào đó, các kết nối quang học có thể là loại ST hoặc kiểu Versatile Link, cũng được chỉ định khi đặt hàng.

Được xây dựng với các thành phần mạnh mẽ, X22 đảm bảo hiệu suất đáng tin cậy dưới các điều kiện hoạt động khác nhau. Nó là lựa chọn lý tưởng cho nhiều ứng dụng, bao gồm chuyển đổi tín hiệu giao tiếp UART như RS232 sang và từ quang học sử dụng các tốc độ baud tiêu chuẩn, giao hàng tín hiệu trigger và mức logic trong các hệ thống phân phối lớn, cách ly I/O số điện áp cao, và chuyển đổi tín hiệu logic dùng chung.

Với tùy chọn gắn DIN rail và khung thép không gỉ nhỏ gọn, X22 là một lựa chọn linh hoạt cho nhiều tình huống. Đối với các ứng dụng TTL đơn hướng sang quang học có thể lái 30mA, hãy xem xét TF1 là một phương án đơn giản hơn. Để "phân tán" tín hiệu ra nhiều đầu ra quang học, thiết bị X14 được khuyến nghị.

Đặc điểm

• Chuyển đổi tín hiệu quang học sang TTL, và TTL sang quang học
• Hoạt động ở tốc độ baud RS232 tiêu chuẩn
• Chọn cực thông qua công tắc trong cả hai hướng
• Lựa chọn của kết nối quang học dạng
• Có thể chọn giữa kiểu ST bayonet hoặc Versatile Link
• Ánh sáng nhìn thấy được (650 nm đỏ)
• Tương thích với sợi nhựa 1mm hoặc sợi đa chế độ HCS 200 um
• Đầu vào TTL có thể có trở kháng cao (> 1 Mohm) hoặc 50 ohm, có thể chọn bằng jumper nội bộ
• Tùy chọn gắn DIN rail
• Khung thép không gỉ nhỏ gọn

Ứng dụng

• Giao hàng tín hiệu trigger và mức logic trong các hệ thống phân phối lớn
• Cách ly I/O số điện áp cao
• Chuyển đổi quang học UART hoặc RS232 thông thường hoặc cách ly
• Chuyển đổi tín hiệu logic phục vụ mục đích chung
