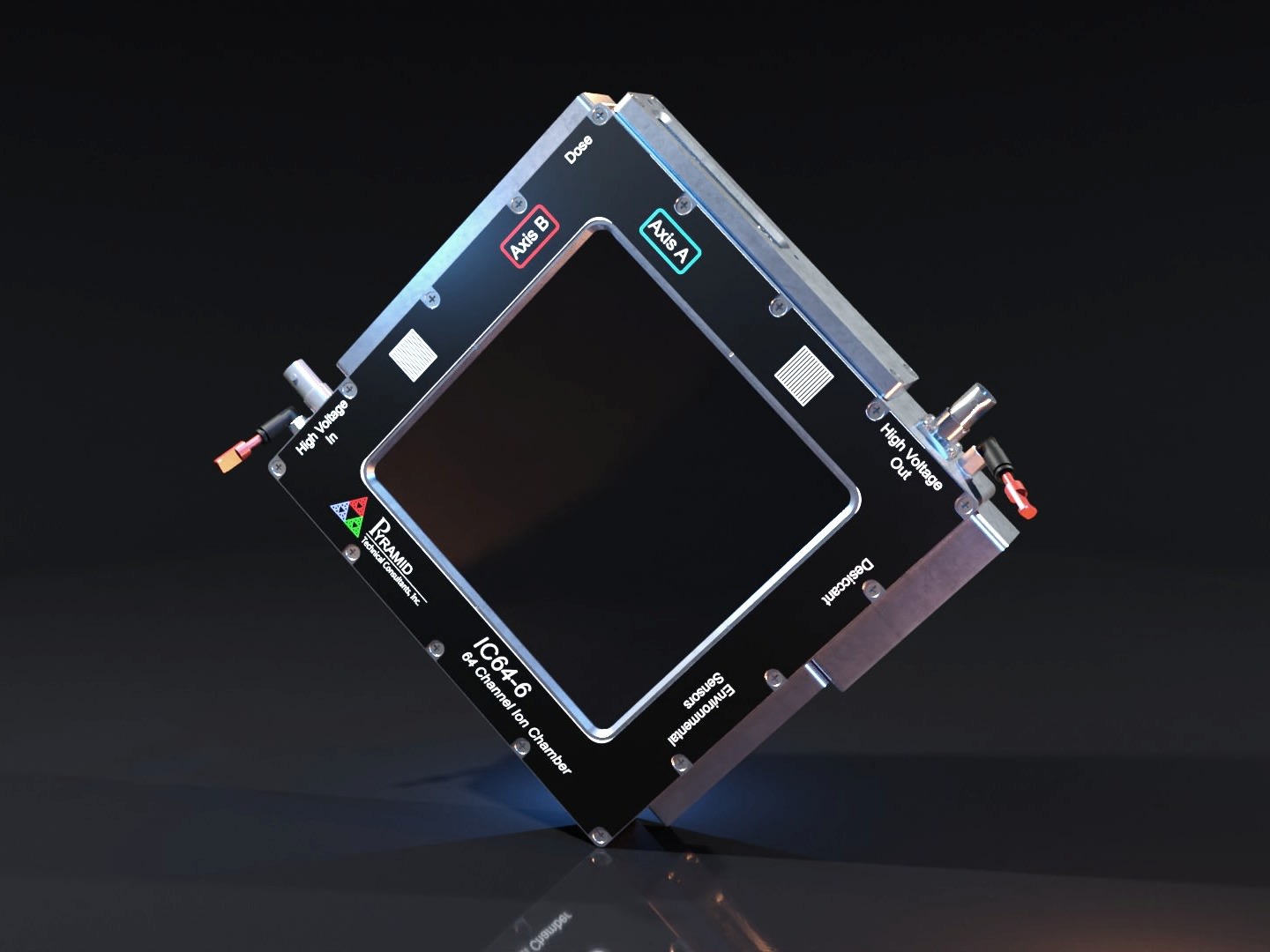

IC64-6 - 64x64 Strip Transmission Ion Chamber

The IC64-6 is a brand-new transmission ionization chamber offering from Pyramid. It has been specifically designed to work in extreme beam currents. The new design came from the requirements of our FLASH research partners. So far, our partners have exposed this chamber to beams up to 800nA. Although our engineers expect the IC64-6 to handle even high currents. Contact us today to talk about your project.

Features

  • 1mm integral plane gap, 3.3mm strip gap
  • High beam current density performance
  • < 200μm water equivalent thickness (WET)
  • 6.4cm x 6.4cm sensitive area with 1mm pitch strips
  • 3.2cm beamline insertion length
  • Standard 68-channel VHDCI Male connectors for strip readout
  • Standard DB9 Male connector for environment readout
  • 1.5kV maximum high voltage for minimal recombination

Applications

  • Measured by an I128S
  • FLASH particle therapy research
  • Pre-scan dosimetry in proton therapy
  • Beam monitoring in high precision beamlines
  • General high-energy ion beam diagnostics

Further Reading

Close Up on Strips

Máy Dò Dải Phim Mỏng

Các máy dò dải có sự cân nhắc giữa độ chính xác vị trí tia và mức độ tiếng ồn. Các máy dò dải của chúng tôi cung cấp độ phân giải cao nhất và tiếng ồn thấp nhất trên thị trường.

  • Vật liệu nền điện cực polyimide được cắt bằng laser
  • Độ chính xác hình học cao
  • Chịu được bức xạ với sự phân tán tối thiểu
  • Các điện cực đọc vàng mạ
IC128-25 Render

IC128-25

Máy Giám Sát Truyền Dải 128x128 với Buồng Ion và Mặt Phẳng Liều

Sensor Board Closeup

Cảm Biến Môi Trường Tích Hợp

Các buồng ion của chúng tôi bao gồm cảm biến tích hợp để điều chỉnh động. Không cần đến các dụng cụ bên ngoài không tiện lợi.

  • Cảm biến độ ẩm, nhiệt độ và áp suất
  • Chất hút ẩm trong buồng có thể thay thế
Hand testing IC

Được Xây Dựng Tinh Xảo

Các điện cực được khắc bằng công nghệ laser độc đáo. Được lắp ráp và kiểm tra bởi các kỹ thuật viên tay nghề cao tại cơ sở của chúng tôi ở Mỹ.

  • Được kiểm tra nghiêm ngặt vượt quá phạm vi hoạt động để đảm bảo đồng đều
  • Được kiểm tra với các nguồn bức xạ thực sự
  • Được đối xử một cách tỉ mỉ từ đầu đến cuối
  • Cung cấp đầy đủ tài liệu cho mỗi dụng cụ
Isocenter Rail IC64-6 BC-75

Thiết Bị Chẩn Đoán Isocenter

Dòng thiết bị isocenter của chúng tôi mở rộng khả năng của các cơ sở y tế và nghiên cứu bằng cách phục vụ các ứng dụng bị thiếu sót và giải quyết các trường hợp sử dụng phức tạp. Bằng cách cung cấp các giải pháp modul và tích hợp được tùy chỉnh để đáp ứng yêu cầu riêng biệt của từng khách hàng, chúng tôi nâng cao trải nghiệm và kết quả tổng thể của họ.

Sự kết hợp của các bộ phát hiện và điện tử kết hợp thành các thí nghiệm và công cụ QA đóng gói sẵn. MLFC-128, BC-75, IC64-6, PX-3, F460, I128, và IC-101 tích hợp để phù hợp với các thông số kỹ thuật của bạn.

PX1 Closeup

Sẵn Sàng cho FLASH

Liệu pháp Flash đứng như một bước đột phá trong liệu pháp bức xạ. Cam kết của chúng tôi tập trung vào việc cung cấp các dụng cụ liệu pháp Flash tiên tiến, tập trung vào nghiên cứu, ưu tiên khả năng tiếp cận và thúc đẩy sự hợp tác trong ngành.

Để nhận hướng dẫn từ chuyên gia và cơ hội hợp tác trong các nỗ lực liệu pháp bức xạ sắp tới, hãy liên hệ với đội ngũ kỹ sư và bán hàng tận tâm của chúng tôi ngay hôm nay.

CM100 Render

CM100

Particle Therapy Control Console

MLFC-128 Render

MLFC-128

Multi-Layer Faraday Collector for Particle Energy Measurement

BC-75

BC-75

Ly Faraday Lõi Rắn cho Hạt Có Sạc

IC256-45 Render

IC256-45

256 Strip QC Ion Chamber

IC128-25 Render

IC128-25

Máy Giám Sát Truyền Dải 128x128 với Buồng Ion và Mặt Phẳng Liều

IC64-16 Render

IC64-16SG

64 Strip Transmission Small Gap IC for Flash Therapy

IC64-6 Render

IC64-6

64x64 Strip Transmission Ion Chamber

PX3 Render

PX-3

120 Pixel Transmission Ion Chamber
