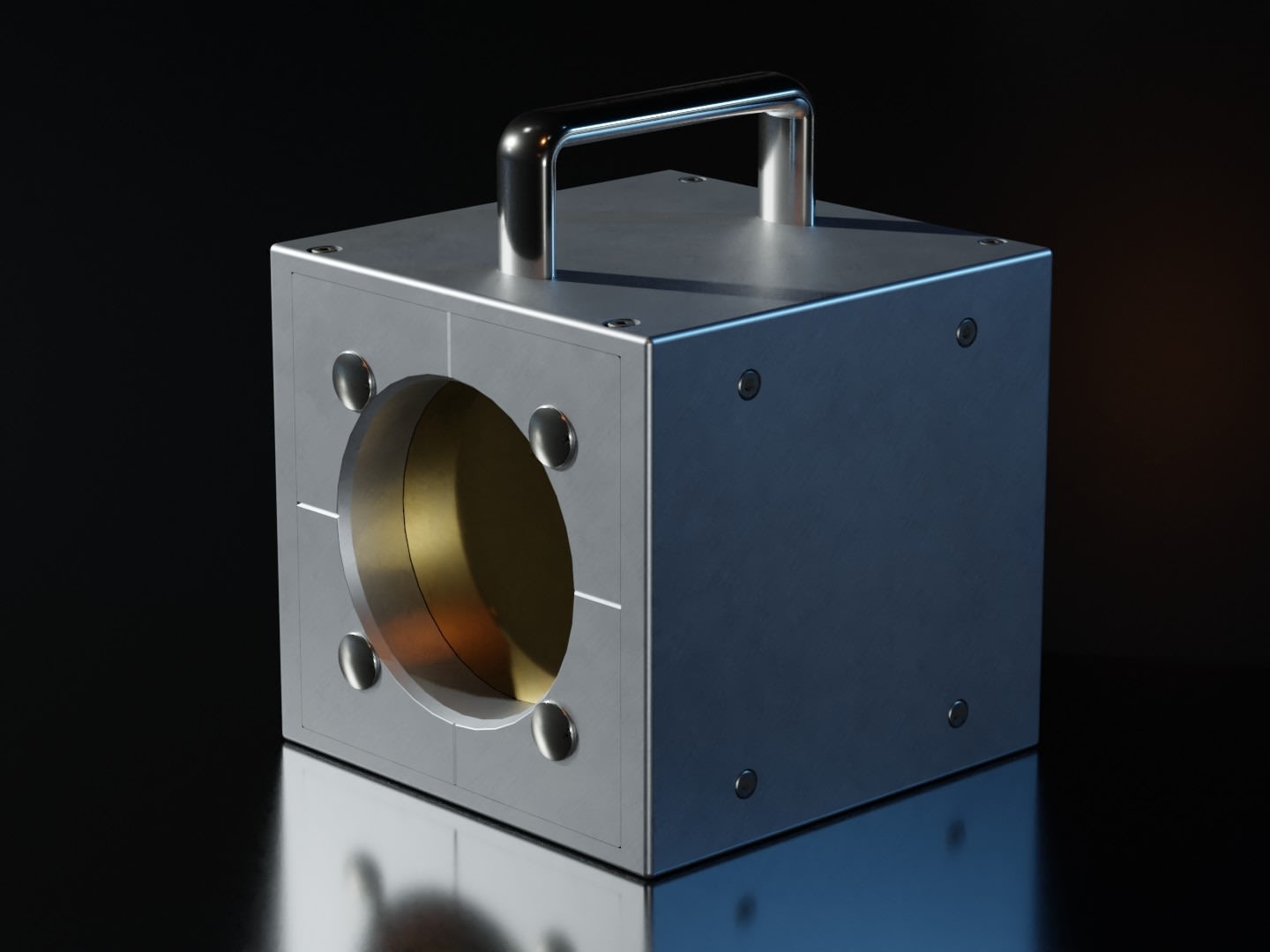

MLFC-128 - Multi-Layer Faraday Collector for Particle Energy Measurement

The MLFC-128 is a sophisticated multi-layer Faraday collector that integrates the functionality of a multi-layer ionization chamber and a Faraday cup. This compact device is engineered for simultaneous, stable, and repeatable measurements of beam energy and absolute current, eliminating the need for high voltage or vacuum systems. As a result, measurements remain unaffected by temperature, atmospheric pressure, and recombination effects typically encountered in ion-chamber-based instruments. Rapid beam energy measurements can be obtained in under a minute with a single shot of a beam.

As charged particles traverse a sequence of plates exhibiting well-characterized stopping power, the current is directed to the corresponding inputs of a high-precision multichannel digital electrometer. The patented design facilitates accurate measurements at proton therapy beam currents and extends to currents in the microamp range, suitable for Flash or ultra-high dose rate research.

Key features of the MLFC-128 include independent and absolute beam energy measurement, energy resolution down to 0.1 MeV over 250 MeV, exceptional reproducibility, total and direct beam current measurement, and compatibility with the I128. The MLFC-128 is available in 60, 125, or 250 MeV versions, making it an ideal choice for accelerator commissioning, calibration, routine daily machine QA, and high current research applications.

Patents: US20180056094A1 & US9981146B2


  • Independent and absolute beam energy measurement
  • Gives information on beam energy spread
  • Energy resolution down to 0.1 MeV over 250 MeV
  • Excellent reproducibility, stable with time and temperature
  • Compact and portable design
  • Total and direct beam current measurement
  • No vacuum system or HV bias required
  • Ready for FLASH research
  • Available in 60, 125, or 250 MeV versions
  • Works well with the I128 and PBA
  • MicroHex energy filters provide excellent resolution for low beam energy


  • Proton therapy pencil beam QA
  • Particle accelerator development
  • Proton therapy system commissioning
  • Charged particle energy spectrum analysis
  • FLASH research equipment

Further Reading

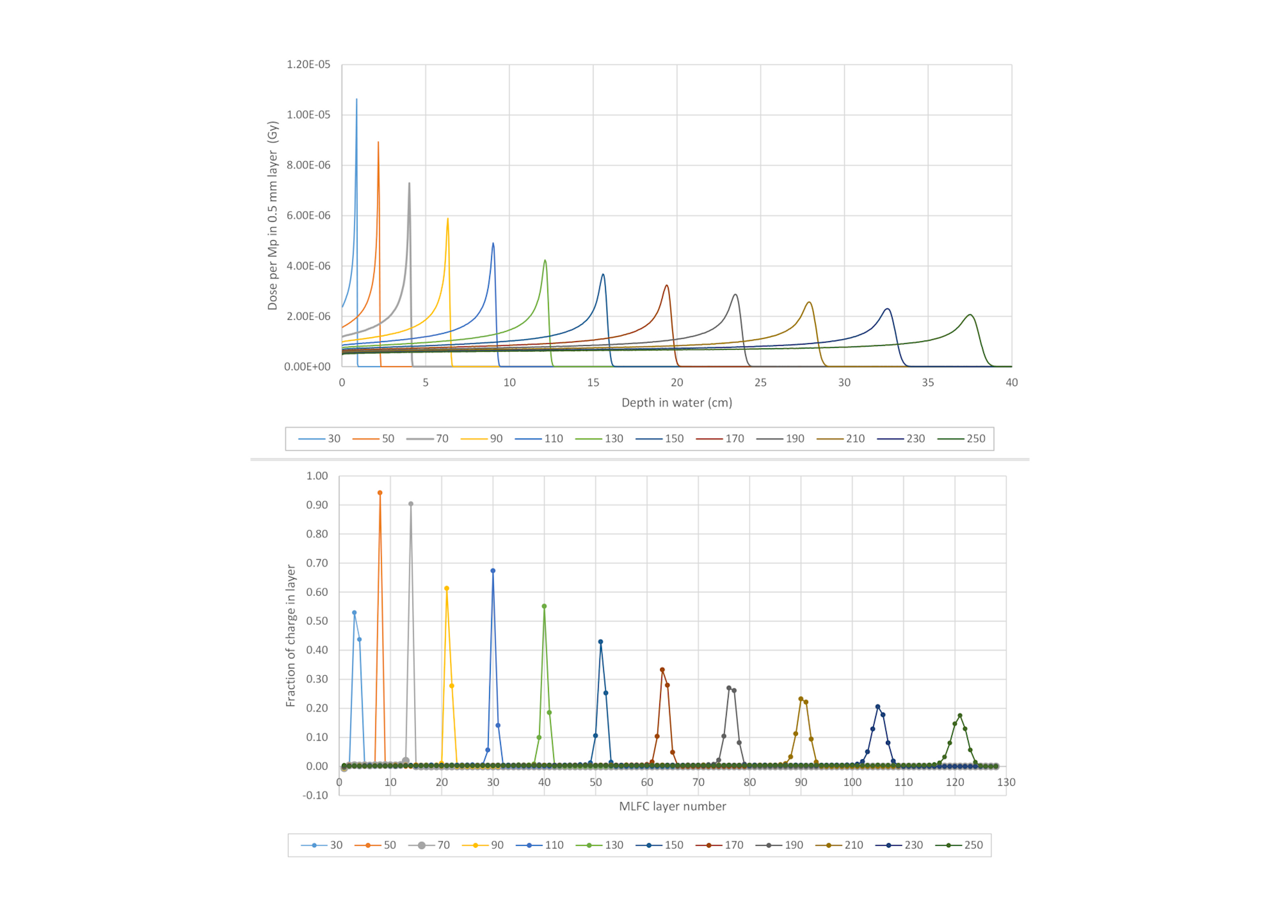

Charge vs. Depth Profile

The MLFC is not designed to directly replace water tanks or multi-layer ion chambers that yield depth-dose curves in water. However, its readings exhibit a direct linear relationship with the positions of the Bragg peak, offering essential information for routine daily QA in a cost-effective and user-friendly device.

Beam range in the MLFC's stopping material serves as a direct measurement of beam energy. Additionally, the depth-charge curve profile generated by the MLFC serves as a valuable diagnostic tool for assessing the performance of the particle accelerator and beam transport system.

MLFC Hex Energy Filter

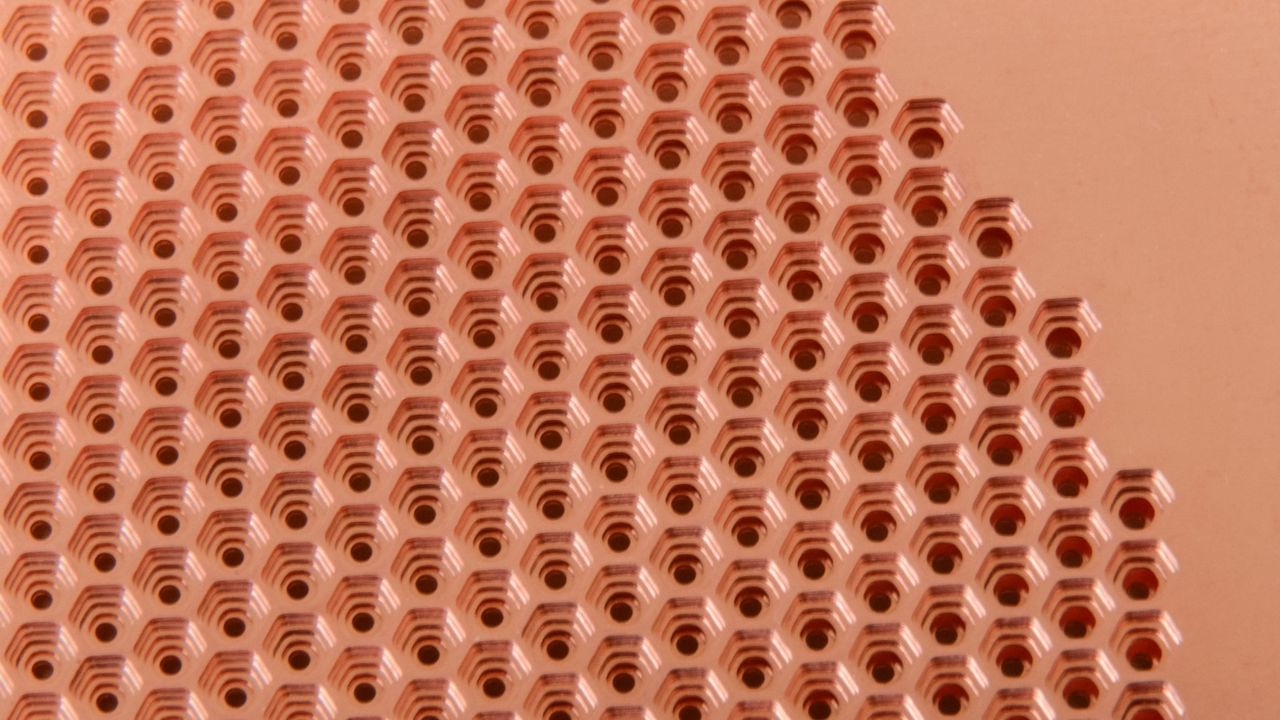

MicroHex™ Energy Filter

Peak fitting in an MLFC enables the determination of a proton range peak's position to a small fraction of the layer thickness. However, at lower proton energies, the peak narrows significantly, making high-resolution interpolation challenging. To address this issue, an optional micro-structure filter is employed, deliberately introducing a well-controlled range spread and allowing peak fitting down to considerably lower proton energies. The energy calibration curve is computed to account for the filter's effects, while precision machining ensures high reproducibility.
